全自动50型软管灌装封尾机

THGF-50 型全自动灌装封尾机相关部位功能及配置一．基本配置如下：

1.   电源：220V

2.  功率：5KW

3.  耗气量：0.6 立方米/min

4.  供气量：>0.6MPa

5.  **运转速度：35-45 支/分钟

6.  灌装量：5g-30g      25g-100g      50g-250g

7.  灌装精度： ±1%

8.  适用软管长度：70mm-180mm

9.  适用软管直径：16mm-45mm

10.料斗容量：25KG /25L(含盖子）

11.外型尺寸：（长/宽/高）1300mmx1150mmx1700mm

12.配件清单及名称型号如下：

二．THGF-50 型自动上管部分配置及功能介绍如下：

1.  上管部分气缸采用台湾“亚德克”。

2.    该上管部分采用的材料为 “ (45#钢板和合金铝）”其中铝材表面进行镍磷合金镀能够防止氧化及防止腐蚀。

3.    该上管部分据有防卡管功能，能够把软管很流畅的送入翻管机械手中同时能够准确的送入软管模杯中，从而提高工作效率（配有储管箱）。

三．THGF-50 型自动对色标部分配置及功能介绍如下：

1.    该对标部分电机采用步进电机。

2.    对标开关采用日本松下“神视”。

3.    接近开关采用“ 欧姆龙”。

4.    该对标部分采用的材料为 “（45#钢板和合金铝）”其中铝材表面进行镍磷合金镀能够防止氧化及防止腐蚀。

5.    该对标部分据有自动设别光标功能。当自动对标的时候走过光标位置时能够自动回转过来从而提高工作效率保证 99.9%不走位。（该对标有暗动和亮动两种功能）

四．THGF-50 型自动灌装部分配置及功能介绍如下：

1.       自动灌装部分采用伺服灌装系统保证灌装精度和速度”。

2.       自动灌装部分的电眼开关采用“ 中沪”。

3.       自动灌装部分的采用材料为：316L 不锈钢（316L 为耐酸耐碱不锈钢）

4.       自动灌装部分据有无管不灌装，防拉丝灌装嘴，等功能。灌装部分的料阀采用转阀结构原理从而保证灌装精度。灌装部分采用快装卡箍，从而提高清洗速度。灌装计量的调整采用自动调整能够根据灌装的要求来设定灌装量，从而提高自动化程度。

五．THGF-50 型自动剔管部分配置及功能介绍如下：

1.       自动剔管部分采用的气缸采用台湾“亚德克”。

2.       自动剔管部位据有自动剔除没有对准色标的软管从而提高成品率。

六．THGF-50 型自动加热部分配置及功能如下：

1.       自动加热部分采用内加热模式。

2 ．  自动加热部分气缸采用台湾“ 亚德克”。

3.       自动加热部分加热磨具材料采用304 不锈钢，支架部分采用“（45#钢材和合金铝）”  其中铝材表面进行镍磷合金镀能够防止氧化及防止腐蚀。

4.       自动加热部分功能有：当软管进入加热模具中时从加热器中吹出热风使软管内部融化再次同时软管外壁使用冰水循环冷却从而使软管封出来更加美观。

七．THGF-50 型自动打码部分配置及功能介绍如下：

1.       自动打码部分气缸采用台湾“亚德克”。

2.       自动打码支架部分材料采用“（45#钢材和合金铝）”  其中铝材表面进行镍磷合金镀能够防止氧化及防止腐蚀。

3.       自动打码部分能在压住管尾的同时压印上生产日期及生产批号或有效期。

八．THGF-50 型自动切尾部分配置及功能介绍如下：

1.       自动切尾部分气缸采用台湾“亚德克”。

2.       自动切尾支架部分材料采用“（45#钢材和合金铝）”  其中铝材表面进行镍磷合金镀能够防止氧化及防止腐蚀。

3.       自动切尾部分功能将封尾多余部分切除使整个软管更加美观。

九．THGF-50 型自动出产品部分配置及功能介绍如下：

1.       自动出产品部分气缸采用台湾“亚德克”。

2 ．  自动出产品部分材料采用“（45#钢材和合金铝）”  其中铝材表面进行镍磷合金镀能够防止氧化及防止腐蚀。

3.       自动出产品部分功能：将成品软管从软管模具中顶出并送入流水线。

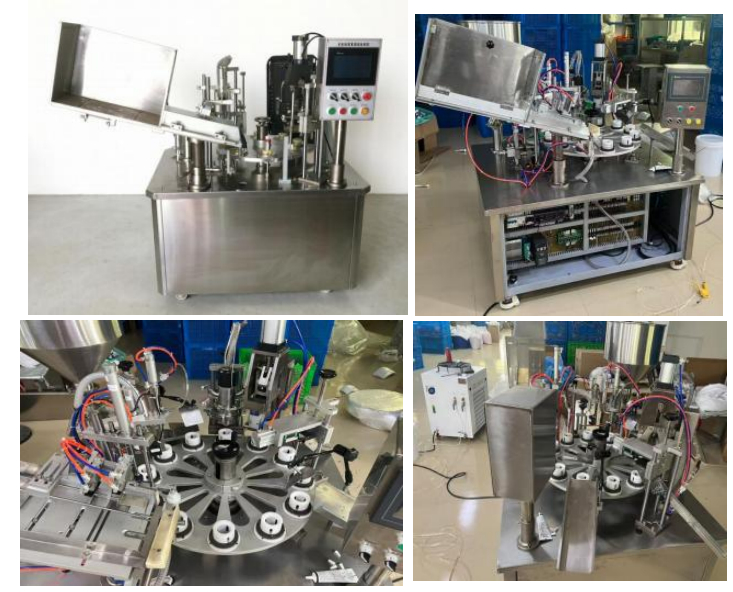

全自动软管灌装封尾机（含冷水机一套）设备图片仅供参考

易损件清单：

O 型圈若干、温控探头 2 支、加热管 1 根、气接头若干、磁性开关 1 根
